碳膜电阻器

碳膜电阻器是膜式电阻器(Film Resistors)中的一种。它是采用高温真空镀膜技术将碳紧密附在瓷棒表面形成碳膜，然后加适当接头切割，并在其表面涂上环氧树脂密封保护而成的。其表面常涂以绿色保护漆。碳膜的厚度决定阻值的大小，通常用控制膜的厚度和刻槽来控制电阻器。碳膜电阻亦称“热分解碳膜电阻”。碳氢化合物在真空中高温热分解的碳沉积在基体上的一种薄膜电阻。价格低廉，性能稳定，阻值与功率范围宽。

碳膜电阻器的引线链接方式有轴向引线、领带式引线以及不接引线等方式。

碳膜电阻器的阻值范围为1Ω~10MΩ。额定功率有0.125W、0.25W、0.5W、1W、2W、5W、10W等。

碳膜电阻器的主要职能就是阻碍电流流过，应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等。

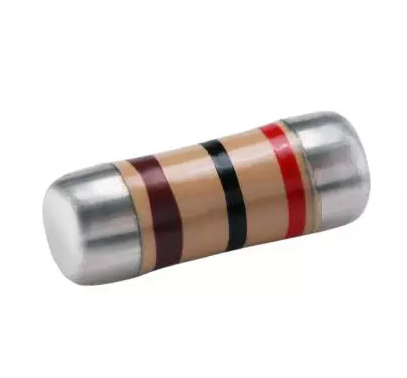

碳膜电阻是用专用设备使气态碳氢化合物在高温和真空中分解，分解出的碳均匀沉积在陶瓷圆柱体或陶瓷管的圆周表面上形成一层结晶碳膜，再根据所需电阻值，改变碳膜厚度和选择螺旋刻槽螺距，以确定合适的碳膜横截面积与碳膜长度，然后掐上铜制端帽，焊出引线，表面喷漆封装而成。其外形、结构如图所示。

图中，碳膜宽度b与阻值成反比，碳膜的有效长度与阻值成正比。并且碳膜的厚度愈薄，阻值愈大。碳膜电阻的精度较低，最高只能做到±5%。碳膜电阻属负温度系数电阻，即温度升高时其电阻值朝减小的方向变化。

特性：

1、精度：2% 5% ，精度高，通过对膜切割螺纹可调整阻值，制成精密电阻器。

2、阻值范围：阻值范围宽，一般为2.1Ω~10MΩ。

3、标称阻值：E-48

4、极限电压高

5、极好的长期稳定性，电压的改变对阻值的影响极小，且具有负温度系数。

6、包装方式有带装、散装

7、高频特性好，可制成高频电阻器和超高频电阻器，固有噪声电动势小，在10UV/V以下。、

8、额定功率有1/8W、1/4W、1/2W、1W、2W、5W、10W。

9、脉冲负荷稳定，对脉冲的适应性好。应用范围非常广泛，适用于交流、直流和脉冲电路。
